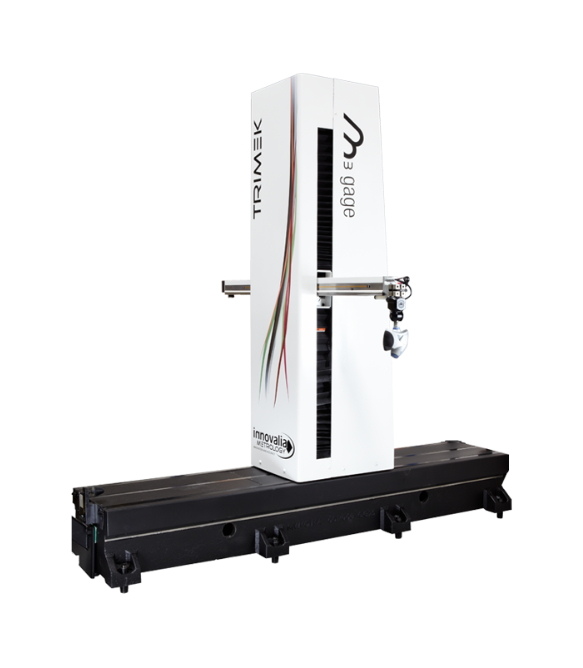

Maszyna CMM TRIMEK VULKAN

Opis

TRIMEK VULKAN to współrzędnościowa maszyna pomiarowa o konstrukcji kolumnowej dostępna w różnych rozmiarach dostosowanych do potrzeb klienta. Maszyny TRIMEK VULKAN oferują wszechstronność zastosowania w różnorodnych zadaniach pomiarowych. Dostępne są zarówno w wersji manualnej, jak i automatycznej CNC, umożliwiając pomiar, skanowanie oraz cyfryzację produkowanych części.

Kolumny maszyny TRIMEK VULKAN przemieszczają się na specjalnych żeliwnych prowadnicach GG25, wykonanych zgodnie z normą DIN876/N znajdujących się na powierzchni podłogi.
TRIMEK VULKAN jest przystosowany do instalacji na linii produkcyjnej lub jako część w pełni zautomatyzowanej komórki pomiarowej.

Realizacja tego typu maszyny pomiarowej bez stołu pomiarowego pozwala użytkownikowi na pomiar ciężkich detali bez deformowania geometrii maszyny.

Dokładność

Zasilanie i media

• Ciśnienie: 0.6 MPa
• Pobór powietrza: 150 l/min dla maszyny plus ewentualnie dodatkowo dla systemu tłumienia drgań
• Napięcie:  Jednofazowe 230 V, 50/60 Hz z jednym przewodem uziemionym
• Maksymalna moc zasilania: 1 kW
• Zabezpieczenie: C16A
• System jest wyposażony w złącze Presblock 150 M. Obwód wejściowy skompresowanego powietrza maszyny powinien być wyposażony w osuszacz (minimalnie 3oC), i filtr oleju (0,01 ppm oleju).

Stół obrotowy

Wykorzystanie stołu obrotowego przyśpiesza skaning powierzchni.

• Średnica stołu: do 300mm
• Rozdzielczość pozycjonowania: 0,036 arc sec
• Maks. prędkość: 500 rpm
• Dokładność: +/- 2 arc sec
• Powtarzalność: <1 arc sec
• Maks. masa detalu: 97 kg

Parametry środowiskowe

1. Temperatura pracy: 20°C ± 2°C
2. Dopuszczalny gradient temperatury: 1°C/h, 1°C/m
3. Wilgotność: 40 – 80%  (bez kondensacji)

Dostępne konfiguracje wymiarowe TRIMEK VULKAN

Model TRIMEK VULKAN jest dostępny w różnych rozmiarach w zależności od potrzeb Klienta. Dostępne są następujące konfiguracje maszyn o zakresie roboczym:
X 1500-5000mm
Y 1000-2000mm
Z 1000-2500mm
