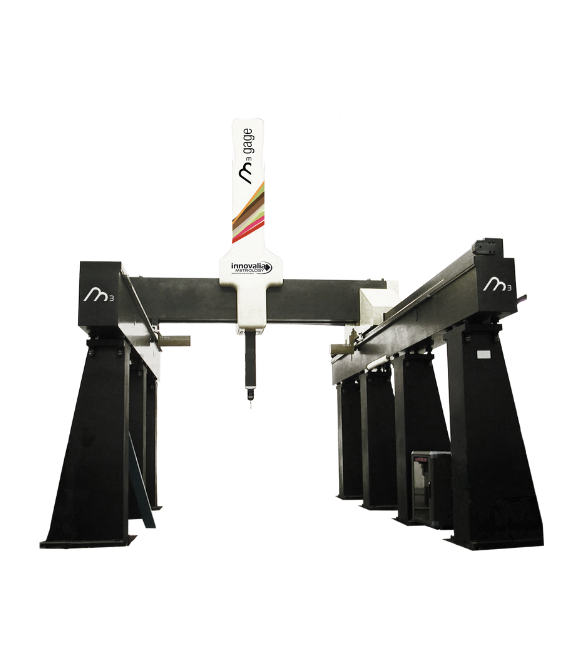

Wysoce precyzyjna maszyna pomiarowa typu portalowego. Konstrukcja wykonana w całości z granitu gwarantuje zachowanie dokładności pomiarowej nawet przy zmianach temperatury, co przekłada się na optymalną ogólną wydajność maszyny. Opcjonalnie możliwy jest montaż liniałów pomiarowych na podłożu kwarcowym, co zapewnia stabilną pracę urządzenia w warunkach zmiennych temperatur.
Maszyna wyposażona jest w czwartą oś (podwójny napęd oraz podwójny liniał pomiarowy na osi X), co zapewnia właściwą synchronizację ruchu konstrukcji portalowej zaprojektowanej jako podwójna belka granitowa. Dzięki temu pionowa kolumna realizująca ruch w osi Z, przesuwająca się pomiędzy dwiema belkami, charakteryzuje się doskonałą stabilnością i precyzją pracy.
W skrócie, jest to stabilna i solidna maszyna, przeznaczona dla sektorów rynku wymagających bardzo wysokiej dokładności pomiarów przy kontroli elementów o dużych gabarytach.
Seria TRIMEK SKY to portalowe maszyny pomiarowe, dostępne w trybie automatycznym, przeznaczone do pomiarów, digitalizacji oraz skanowania elementów wielkogabarytowych z zachowaniem bardzo wysokiej precyzji.
W zakresie zastosowań pomiarowych model ten jest szczególnie polecany do kontroli cech geometrycznych, powierzchni swobodnych oraz inżynierii odwrotnej, dlatego może współpracować zarówno z systemami optycznymi, jak i z głowicami stykowymi (cyfrowymi lub analogowymi).
Maszyna pomiarowa TRIMEK SKY stanowi idealne rozwiązanie do pomiarów matryc, tłoczników, form, modeli (mock-upów) oraz prostych detali, w branżach, w których precyzja ma kluczowe znaczenie, takich jak przemysł lotniczy, sektor energetyki wiatrowej i inne zaawansowane gałęzie przemysłu.
Zastosowany system podparcia na poduszkach powietrznych na wszystkich osiach zapewnia płynniejsze i lżejsze ruchy, co znacząco wpływa na stabilność dokładności pomiarowej w czasie.
Komponenty maszyny są odlewane, co zwiększa jej sztywność i trwałość konstrukcji. Kluczową cechą urządzenia TRIMEK SKY jest system pozycjonowania osi X sterowany przez dwa niezależne liniały pomiarowe (X oraz S), co pozwala na lepsze pozycjonowanie mechaniczne oraz bieżącą korekcję efektów dynamicznych osi X.
Maszyna TRIMEK SKY może być dostarczona z opcjonalnym stołem pomiarowym lub bez niego. Istnieje również możliwość zastosowania prowadnic przystosowanych do pracy z ciężkimi detalami oraz wykonania indywidualnych rozwiązań konfiguracyjnych, dopasowanych do wymagań klienta.
